西门子超声波液位计的组成

西门子超声波液位计的组成有哪些？
　　西门子超声波传感器主要由压电晶片组成，既可以发射超声波，也可以接收超声波。小功率超声探头多作探测作用。它有许多不同的结构，可分直探头(纵波)、斜探头(横波)、表面波探头(表面波)、兰姆波探头(兰姆波)、双探头(一个探头反射、一个探头接收)等。超声传感器的核心是其塑料外套或者金属外套中的一块压电晶片。构成晶片的材料可以有许多种。晶片的大小，如直径和厚度也各不相同，因此每个传感器的性能是不同的，我们使用前必须预先了解它的性能。


西门子超声波液位计工作原理是什么？

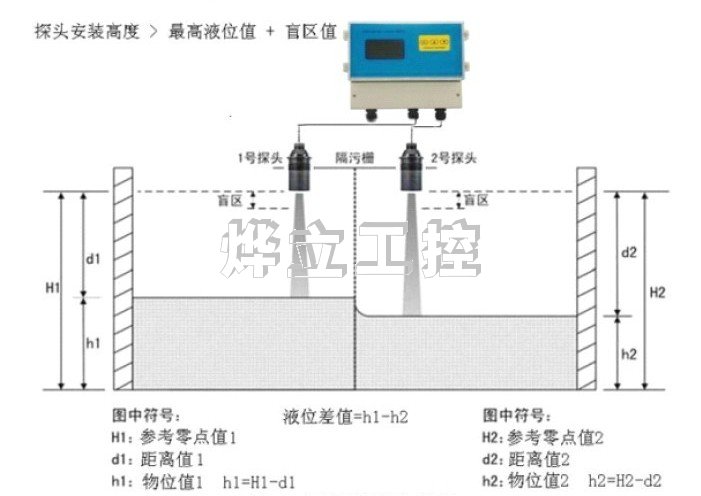

在超声波检测技术中，不管那种超声波仪器，都必须把电能转换超声波发射出去，再接收回来变换成电信号，完成这项功能的装置就叫超声波换能器，也称探头。如图所示，将超声波换能器置于被测液体上方，向下发射超声波，超声波穿过空气介质，在遇到水面时被反射回来，又被换能器所接收并转换为电信号，电子检测部分检测到这一信号后将其变成液位信号进行显示并输出。
由超声波在介质中传播原理可知，若介质压力、温度、密度、湿度等条件一定，则超声波在该介质中传播速度是一个常数。因此，当测出超声波由发射到遇到液面反射被接收所需要的时间，则可换算出超声波通过的路程，即得到了液位的数据。
超声波有盲区，安装时必须计算预留出传感器安装位置与测量液体之间的距离。超声波液位计的盲区，根据量程的不同，盲区也不同。量程小，则盲区小，量程大，则盲区大。但一般都在30cm-50cm之间。所以一般在安装超声波液位计的时候盲区一定是要考虑进去的。在特殊场合，会要求盲区很小，这个时候可以考虑小盲区超声波液位计，其盲区一般只有4-6cm。但其量程也相对较小，只有0.6m。在很多液位测量的领域，因为空间的限制，安装条件的限制，需要盲区很小的超声波液位计。

      注意事项：超声波液位计液位进入盲区，通常会显示二次回波对应的液位位置。
举例而言，如果盲区是0.3m，液面至换能器（或探头）表面的距离是0.2m，则液位计会显示对应空间距离为0.4m的液位值。由于在测量液位时，液面反射良好，因此超声波液位计发出的声脉冲，经液面反射后，回波到达换能器（或探头）表面后又会被重新反射回液面，并被再次反射回换能器并接收，这时的回波即为二次回波。如果反射条件良好，还可能收到多次回波。
