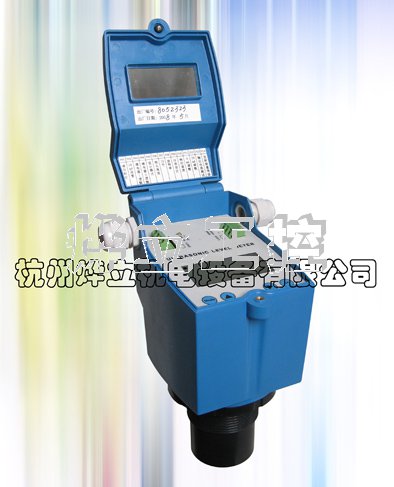

YEH-Z智能小盲区型超声波液位计

1、概述
本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。

本仪表具有如下特点：
l   电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
l   专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
l   我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到0.3％，能够抗各种干扰波。
l   本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
l   仪表的所有输入、输出线均具有防雷、防短路的保护功能。

2、技术指标
         测量范围：      5m、10m、15m 、25m（根据实测量程选定）
         盲    区：          0.25m～0.6m
         测距精度：      0.3%（标准条件）
         测距分辨率：  1mm
         压    力：          4个大气压以下
         仪表显示：      自带LCD显示液位或空间距离
         模拟输出：      4～20mA
         数字输出：      RS485、Modbus协议或定制协议
         继电器输出：    两路独立输出
         供电电压：      DC24V/AC220V，防雷装置内置
         环境温度：      －20℃ ～ ＋60℃   高温定制（最高耐温90℃）
         防护等级：      IP65       IP68

3、仪表安装
3.1仪表外形尺寸（探头尺寸会根据仪表量程的不同而有所改变，若有不同会预先告知）

安装方法：
         开敞环境下一般采用支架安装方式，用仪表自带法兰固定。池或罐在安装位置上割一个略大于探头直径（60mm）的圆孔，将仪表放入，然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。

3.2 仪表接线










3.3 安装参数含义

















 如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
仪表量程指仪表能够测量的距离，安装高度TH应小于量程。
仪表盲区指仪表在探头附近无法测量的区域，最高液位与探头间距应大于盲区，例盲区为0.3m，则液位与探头间距必须大于0.3m。
探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。

3.4 仪表安装原则
1）探头发射面到最低液位的距离，应小于选购仪表的量程。
2）探头发射面到最高液位的距离，应大于选购仪表的盲区。
3）探头的发射面应该与液体表面保持平行。
4）探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5）若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.3m以上。
6）若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径
   大于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内
   径。或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等高。

3.5 安装注意事项
1）仪表在室外安装建议加装遮阳板以延长仪表使用寿命。
2）电线、电缆保护管，要注意密封防止积水。
3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外
   安装专用的防雷装置。
4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。

4、仪表调试
4.1 键盘说明

【Mode】：菜单键。按【Mode】出现密码界面，输入密码进入菜单，在设置时按【Mode】
         取消设置，设置完毕后，按【Mode】键退出菜单。
【▲】： 下翻键和数字键。在菜单中，该键作为菜单的下翻键用，在更改数据时，
        该键作为数字键用。
【V】： 移位键和上翻键。在菜单中，该键作为菜单的上翻键用，在更改数据时，
        该键作为移位键用。
   【OK】： 确认键。选择菜单或确认选项和数据。
4.2  密码说明
按Mode键，出现密码界面：“0000”，按【▲】键将第一位改为1，按【OK】键即可进入参数设置菜单界面。

4.3  参数设置
4.3.1液位标定（P01）
         仪表安装完毕、上电后，液晶上会显示液位数值，而该数据往往与实际液位不符，故需要液位标定。
         液位标定步骤如下：按Mode键，输入密码，再按OK键进入参数设置菜单。P01
为液位标定菜单，按OK键进行P01液位标定，用< >键（移位）和▲键（数字更改）将数字改为实际液位值（如2.100），按OK键确认，再按Mode键退出参数设置菜单，此时液晶第一行显示“――――”第二行显示“2.100”，表示仪表正在进行液位标定（此时不能移动仪表、不能断电）。当液晶第一行显示“2.100”时，表示仪表液位标定完毕。

4.3.2  20mA设置（P02）
   在仪表正常工作时按Mode键进入参数设置菜单，按▲键选择P02菜单，第二行数字即为20mA对应液位，按OK键进行设置。

4.3.3 显示模式设置（P03）
   P03菜单可更改显示模式，共有3种显示模式可供选择：
1．  00  显示液位
2．  01  显示距离
3．  02  显示距离和气温
按▲键选择所需模式然后按OK键确认。

4.3.4探头高度（P04）
P04菜单可以显示探头高度，可查看探头高度是否符合现场情况，也可用于液位标定。直接按照现场情况更改探头高度值。

4.3.5反应速度设置（P05）
   P05菜单可更改仪表反应速度。液位变化速度越快，相应要求仪表反应的速度越快。本仪表有4中模式可供选择：
1．  00  最快反应速度
2．  01  较快反应速度
3．  02  中速反应速度
4．  03  慢速反应速度
按▲键选择所需模式然后按OK键确认。
   【注意】：仪表反应速度越快，仪表显示数据跳动越大；相反，仪表反应速度越慢，仪表显示数据越稳定。如果液位变化不是特别快，一般不用修改出厂设置。

4.3.6 盲区设置（P06）
         可更改仪表盲区以适应现场一些复杂工况。例如可以避开探头附近凸起物对仪表的影响。一般情况不用修改出厂设置。

4.3.7  4～20mA测试设置（P09）
P09为4～20mA 测试菜单，按OK键再按▲键可进行4～20mA输出测试。

   现场实体参考：








      详细资料或说明书请向公司客服部索取！
