YEH-Z-CJ超声波液位计差计

1、概述
        本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。
        本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
本仪表具有如下特点：
◆电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
◆专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
◆我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度
◆本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。 仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
◆仪表的所有输入、输出线均具有防雷、防短路的保护功能。

2、技术指标
         测量范围：      5m、10m、15m 、25m（根据实测量程选定）
         盲    区：          0.25m～0.6m
         测距精度：      0.3%（标准条件）
         测距分辨率：  1mm
         压    力：          4个大气压以下
         仪表显示：      自带LCD显示液位或空间距离
         模拟输出：      4～20mA
         数字输出：      RS485、Modbus协议或定制协议
         继电器输出：    四路独立输出
         供电电压：      DC24V/AC220V，防雷装置内置
         环境温度：      －20℃ ～ ＋60℃   高温定制（最高耐温90℃）
         防护等级：      IP65       IP68
* FS：超声波液位计的量程；标准条件：室内无风环境。

3、仪表安装
3.1仪表外形尺寸


3.2 仪表安装示意图



3.3 仪表接线示意图
打开下盖即可看见仪表的接线板，如下图所示：


3.4 仪表接线说明
 ◆AC220V和DC24V电源接线在上电前请仔细查看，请勿接错；
 ◆AHH/AH/AL/ALL是4路开关量，与菜单项中的符号相对应；
 ◆MA1、MA2是两路4-20MA信号输出。

4、仪表调试
     4.1 键盘说明

   【SET】：菜单键。用于进入设置菜单、进入参数修改界面、以及保存设置参数。

    【▲】： 上翻键和数字键。在菜单中，该键作为菜单的上翻键用，在更改数据时，该键作为数字键用。

    【▼】： 下翻键和数字键。在菜单中，该键作为菜单的下翻键用，在更改数据时，该键作为数字键用。

    【 C】： 移位键和退出键。在菜单中，该键作为返回上级菜单和退

              出设置菜单用，在更改数据时，该键作为移位键用。

     在测量界面按【SET】键输入密码进入菜单选项，在菜单选项中可以按【SET】进入下一级菜单项或参数修改界面，也可以按【C】键退出菜单，返回测量界面。在参数修改界面中，修改好参数后，按【SET】保存参数，返回菜单项，然后按【C】键即可退出菜单项或返回上一级菜单。

4.2  密码说明

按【SET】键，出现密码界面：“0000”，按【▲】键将第一位改

为2，按【SET】键即可进入参数设置菜单界面。



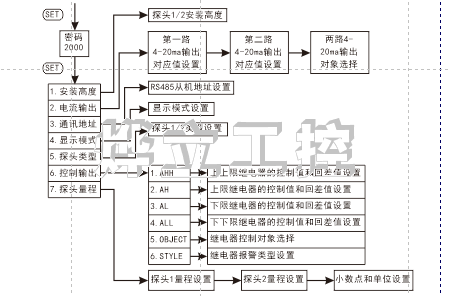

4.3 参数的设置

仪表上电测到液位后显示液位差和两个液位值，如图所示：

4.3.1安装高度设置

    安装高度指的是探头面到零液位处的距离。两个安装高度要与对应的探头一致。



4.3.2 电流输出设置

    仪表带有两路4-20ma输出信号，输出上下限可设置，输出对象可设置为液位差值、液位1、液位2、空距差值、空距1、空距2中的任意一个。



4.3.3通讯地址设置

   RS485通讯地址，可设范围0-255。



4.3.4显示模式设置

   可选择液位（H）模式和空距(L)模式两种。



4.3.5 探头类型设置

    用于选择两路探头输入的信号对象。一般按照默认设置即可，默认为空距探头，也可根据现场自行设置。

4.3.6  探头量程设置

     用于设置探头的量程上下限以及显示数据的小数位数和显示单位。



4.4继电器输出设置

     仪表带有四路继电器，分别是AHH(上上限),AH(上限),AL(下限),ALL(下下限)。

     每一组继电器都可以选择液位差值、液位1、液位2、空距差值、空距1和空距2中的任意一个作为控制对象。报警类型也可以任意设置为高点或低点。

     每组继电器都有两个参数与之对应，分别是控制值和回差值。

     对于高点继电器（AHH或AH），当测量值由小变大，大于控制值时，继电器闭合；当测量值小于控制值减去回差值时继电器断开。

     对于低点继电器（ALL或AL），当测量值由大变小，小于控制值时，继电器闭合；当测量值大于控制值加上回差值时继电器断开。



举例说明:

     ①8米液位，要求低于2米时闭合继电器开泵注水，高于7米断开继电器停泵。

     可以使用下限报警继电器实现，设置回差dL = 7 - 2 = 5 米，设置AL = 2米。这样当液位小于2米的时候，继电器闭合，开泵注水。当液位大于7米的时候，继电器断开，停泵。

         ②5米液位，高于4米闭合继电器开泵排水，低于1米时断开继电器停泵。

     可以使用高点继电器实现。设置回差dH= 4 - 1 = 3米，AH = 4米。这样就可实现当液位大于4米时继电器闭合开泵排水，小于1米时停泵。

    以上两个例子都是在只使用一台泵的情况下，利用回差控制两个液位点的例子。对于使用多台泵的场合，可以简单的设置控制值即可。
