POC-105B壁挂式PH/ORP记录分析仪
一、技术指标
1.1 POC105B壁挂式PH计技术指标
测量对象 | pH | ORP |
量程 | 0~14pH | -1999~1999mV |
分辨率 | 0.01pH | 1mV |
精确度 | ±0.02pH | ±1mV |
稳定性 | ≤0.02pH / 24H | ≤1mV/24H |
电极校准 | 两点自动校准 | / |
标准液 |
6.86/4.00/9.18或者 7.00/4.00/10.00 |
/ |
温度补偿方式 | 手动设置温度补偿或自动温度补偿 | |
开关控制 | 高点、低点、清洗三路继电器 | |
继电器规格 | 交流250V/10A | |
输出信号 |
两路光电隔离4-20mA输出,负载能力≤500Ω | |
对应0~14pH(可调) |
对应-1000~1000mV (可调) |
|
对应温度0-100摄氏度 | / | |
电源输入 | AC220V或DC24V | |
输入阻抗 | ≥1x1012 Ω | |
尺寸 | 320x200x85 mm | |
通信方式 | RS485通信 | |
显示方式 | 3.0寸彩色液晶屏 | |
其它 | 带有曲线显示、实时时间显示和记录功能 | |
工作条件 |
① 环境温度: -5 ~ 55 ℃ ② 空气相对湿度:≤90 % ③ 除地球磁场外周围无强磁场干扰 |
二、仪表安装说明
2.1 POC105B型PH计安装方式
POC105B型PH计为壁挂式外壳,直接壁挂安装,无需安装柜。
三、电极安装方式
常见安装方式示意图:
图3-1
注意事项:
1、请不要把PH电极直接投入水中,应使用电极安装支架或流通杯。(适用于沉入式安装或流通式安装)。
2、安装前请务必使用生料带(3/4螺纹处)做好防水封闭工作,避免水进入PH电极中,造成PH电极电缆线短路。
3、如需接长电极的电缆线,请选用专用的电极缆线,加长时注意小心剥线和接线。
四、显示和设置
4.1 显示 POC105B的显示界面
如图4-1所示。

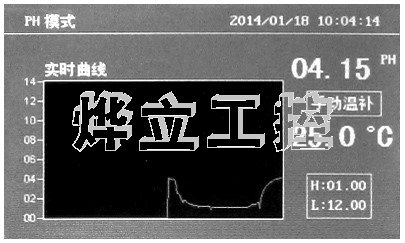

POC105B的显示可选择文本和曲线两种模式,默认为曲线模式。
如图4-2所示。
4.2 设置
POC105B长按setup键两秒以上,然后松开按键,系统进入设置模式。显示屏的最下方有相应的按键功能提示,您可以根据需要来设置相应参数。
4.3 参数值设置
设置参数时,POC105B通过按enter键移动数字下方的三角形标记来切换要修改的数值位,通过“▲”和“▼”键修改相应数值位。
POC105B带有六个按键,屏幕下方给出不同界面下相应的enter键和setup键对应的功能提示。上下左右四个方向键实现移动和数据加减功能。
4.4 工作模式
在设置界面选择“工作模式切换”就可以切换ORP和PH测量模式。
4.5 恢复出厂设置
在设置界面选择“恢复出厂设置”就可以将参数恢复到出厂时的状态。
4.6 显示设置
POC105B在设置界面选择“显示”,可以设置显示界面的背景颜色和字体颜色。
POC105B在设置界面选择“显示与记录”,可以设置显示界面的背景颜色、字体颜色以及时间日期。
五、POC101仪表设置 —— PH部分
5.1 PH校准
PH校准采用两点校准法,校准前先用蒸馏水清洗电极,然后配好校准缓冲液(配置校准缓冲液切勿使用自来水,有可能无法校准或校准不准确),并准备好校准过程中清洗电极使用的蒸馏水。校准过程如下:
1、长按“setup”两秒以上,松开按键,进入设置界面,选择“PH设置”-“PH校准”,进入校准界面。
2、根据提示将清洗干净的电极放入PH=6.86标准液中,轻轻搅拌几下,等待仪表显示稳定后,按enter键开始标定。(也可以按setup键跳过该点标定)
3、标定结束后,仪表会显示标定结果。标定成功后按“setup”继续下一点校准。
4、将电极从标准缓冲液pH6.86中取出,清洗干净,并用滤纸吸干,然后将电极插入标准缓冲液pH4.00(或pH9.18)中,轻轻搅拌几下,等待仪器显示数值稳定。仪表自动识别标准液。按enter键开始标定。(也可以按setup取消标定)
5、标定结束后,仪表会显示标定结果。
5.2 继电器输出设置
高点继电器是当显示数值大于继电器控制点的数值(H)时吸合,低点继电器是当显示数值小于继电器控制点的数值(L)时吸合。参数H和L可以根据需要设置。H和L需要配合迟滞量D使用。
高点继电器在PH值大于H+D时闭合,低于H-D时断开。
低点继电器在PH值大于L+D时断开,低于L-D时闭合。
清洗继电器的控制参数有清洗间隔和清洗时长。
在设置界面选择“PH设置”,然后选择相应继电器设置选项就可以设置高点、低点、迟滞量和清洗参数。
5.3 温补模式设置
在设置界面选择“PH设置”-“温补设置”就可以选择温补方式以及设置手动温补模式下的温度值。
在自动温补模式下,请外接pt1000温度传感器。
在手动温补模式下,请设置好温度值。
温度范围 0-99.9℃。
5.4 RS485通信地址设置
在设置界面选择“远传设置”-“RS485地址”就可以设置485通信地址了。地址范围0-32。
5.5 电流4-20mA对应值设置
在设置界面选择“远传设置”-“4mA(PH)”设置4mA电流对应的PH值。选择“20mA(PH)”项设置20mA对应的PH值,对应值可任意设置。
六、POC101仪表设置 —— ORP部分
6.1 高低点继电器设置
ORP部分继电器的设置与PH部分相似。
在设置界面选择“ORP设置”,进入ORP参数设置界面,选择对应的继电器控制选项进行设置即可。
6.2 RS485通信地址设置
在设置界面选择“远传设置”-“RS485地址”就可以设置485通信地址了。地址范围0-32。
6.3 ORP校准
一般情况下ORP无需校准,直接使用即可。如果你对ORP的测量结果有怀疑时,可以配置标准液来判断ORP电极和仪器的好坏。
ORP电极(铂或金),表面是光亮的,铂或金的表面受污染会导致测量不准和响应慢。此时请尝试清洗,清洗方法如下:
(1)对无机物污染,可将电极浸入0.1mol/L稀盐酸中30分钟,用纯水清洁,再浸入电极浸泡液中6小时后使用。
(2)对有机油污和油膜污染,可用洗涤剂清洗铂或金表面后用纯水清洗,再浸入电极浸泡液中6个小时后使用。
(3)铂金表面污染严重表面形成氧化膜,可用牙膏对铂或金表面进行抛光,然后用纯水清洗,再浸入电极浸泡液中6小时后使用。
6.4 电流4-20mA对应值设置
在设置界面选择“远传设置”-“4mA(ORP)”设置4mA电流对应的ORP值。选择“20mA(ORP)”项设置20mA对应的ORP值,对应值可任意设置。
七、POC105B仪表设置 —— PH部分
7.1 PH校准
PH校准采用两点校准法,校准前先用蒸馏水清洗电极,然后配好校准缓冲液(配置校准缓冲液切勿使用自来水,有可能无法校准或校准不准确),并准备好校准过程中清洗电极使用的蒸馏水。校准过程如下:
1、长按“setup”两秒以上,松开按键,进入设置界面,选择“PH设置”-“PH校准”,进入校准界面。
2、根据提示将清洗干净的电极放入PH=6.86标准液中,轻轻搅拌几下,等待仪表显示稳定后,按enter键开始标定。(也可以按setup键跳过该点标定)
3、标定结束后,仪表会显示标定结果。标定成功后按“setup”继续下一点校准。
4、将电极从标准缓冲液pH6.86中取出,清洗干净,并用滤纸吸干,然后将电极插入标准缓冲液pH4.00(或pH9.18)中,轻轻搅拌几下,等待仪器显示数值稳定。仪表自动识别标准液。按enter键开始标定。(也可以按setup取消标定)
5、标定结束后,仪表会显示标定结果。
7.2 继电器输出设置
高点继电器是当显示数值大于继电器控制点的数值(H)时吸合,低点继电器是当显示数值小于继电器控制点的数值(L)时吸合。参数H和L可以根据需要设置。H和L需要配合迟滞量D使用。
高点继电器在PH值大于H+D时闭合,低于H-D时断开。
低点继电器在PH值大于L+D时断开,低于L-D时闭合。
清洗继电器的控制参数有清洗间隔和清洗时长。
在设置界面选择“PH设置”,然后选择相应继电器设置选项就可以设置高点、低点、迟滞量和清洗参数。
继电器的通断都有高亮LED指示。
7.3 温补模式设置
在设置界面选择“PH设置”-“温补设置”就可以选择温补方式以及设置手动温补模式下的温度值。
在自动温补模式下,请外接pt1000温度传感器。
在手动温补模式下,请设置好温度值。
温度范围 0-99.9℃。
温度部分带有4-20ma变送,对应温度值0-100℃。
7.4 RS485通信地址设置
在设置界面选择“远传设置”-“RS485地址”就可以485通信地址了。地址范围0-32。
7.5 电流4-20ma对应值设置
在设置界面选择“远传设置”-“4mA(PH)”设置4mA电流对应的PH值。选择“20mA(PH)”项设置20mA对应的PH值,对应值可任意设置。
温度值的变送值固定为0-100℃,不可更改。
7.6 记录功能
POC105B带有记录功能,可以记录16300组数据,记录时间间隔可以根据需要设置为2秒-9999秒钟的任意值。当记录数据满时仪表自动停止记录。
在设置界面选择“显示与记录”-“记录设置”对记录功能进行设置。
仅PH测量带有记录功能,ORP测量不带有记录功能。
7.7 时间日期功能
POC105B带有时间日期显示功能,显示年、月、日、时、分、秒。带有高性能后备电池,掉电依然可以运行。
在设置界面选择“显示与记录”-“时间设置”可以设置时间日期。
八、POC105B仪表设置 —— ORP部分
8.1 高低点继电器设置
ORP部分继电器的设置与PH部分相似。
在设置界面选择“ORP设置”,进入ORP参数设置界面,选择对应的继电器控制选项进行设置即可。
8.2 RS485通信地址设置
在设置界面选择“远传设置”-“RS485地址”就可以设置485通信地址了。地址范围0-32。
8.3 ORP校准
一般情况下ORP无需校准,直接使用即可。如果你对ORP的测量结果有怀疑时,可以配置标准液来判断ORP电极和仪器的好坏。
ORP电极(铂或金),表面是光亮的,铂或金的表面受污染会导致测量不准和响应慢。此时请尝试清洗,清洗方法如下:
(1)对无机物污染,可将电极浸入0.1mol/L稀盐酸中30分钟,用纯水清洁,再浸入电极浸泡液中6小时后使用。
(2)对有机油污和油膜污染,可用洗涤剂清洗铂或金表面后用纯水清洗,再浸入电极浸泡液中6个小时后使用。
(3)铂金表面污染严重表面形成氧化膜,可用牙膏对铂或金表面进行抛光,然后用纯水清洗,再浸入电极浸泡液中6小时后使用。
8.4 电流4-20ma对应值设置
在设置界面选择“远传设置”-“4mA(ORP)”设置4mA电流对应的ORP值。选择“20mA(ORP)”项设置20mA对应的ORP值,对应值可任意设置。
ORP测量时不采集温度,相应的4-20mA变送端口固定输出4mA。
九、POC105B接线说明
29 | (AC220V) L |
30 | (AC220V) N |
31 | DC24V+ |
32 | DC24V- |
33 | 高点继电器常闭端 |
34 | 高点继电器公共端 |
35 | 高点继电器常开端 |
36 | 低点继电器常闭端 |
37 | 低点继电器公共端 |
38 | 低点继电器常开端 |
39 | 空 |
40 | 空 |
28 | 温度(4-20mA)+ |
27 | 温度(4-20mA)- |
26 | PH/ORP(4-20mA)+ |
25 | PH/ORP(4-20ma)- |
24 | 空 |
23 | 空 |
22 | 空 |
21 | 空 |
20 | 空 |
19 | COM |
18 | A |
17 | B |
十、注意事项
1、第一次使用或长期停用的电极,使用前请在3mol/L KCL溶液中浸泡24
小时以上。并配合仪表校准。
2、测量时,应先在蒸馏水中(或去离子水)洗净,并用滤纸吸干水分,防
止杂质带进被测液
3、检查接线端子处是否干燥,如有沾污,请用无水酒精擦拭,吹干后使用。
4、应避免长期浸泡在蒸馏水或蛋白质溶液中,并防止与有机硅油脂接触。
5、使用时间较长的电极,它的玻璃膜可能变成本透明或附有沉积物,此时
可用盐酸洗涤,并用水冲洗。
6、电极需要经常清洗,并配合仪表校准。
7、校准时,请将仪表先通电预热半小时到一小时。
8、在保养良好的情况下,电极一般可以使用一年左右,请注意及时更换。
9、仪表内的继电器为小电流继电器,如需控制大电流设备,请外加更大电
流的控制设备。
十一、电极保养
电极需要定期清洗和校正,以保证测量的精确和稳定。
PH电极清洗杂质主要有以下几种清洗情况:
十二、出错解答
1、pH仪表不能校准?
答:标准溶液配制不正确或者电极损坏。
2、电极反应较慢?
答:电极球泡被脏物遮盖,反应会变慢,请根据污染物类型按相应方法清洗。冬天慢属正常现象。
3、无控制信号输出?
答:检查屏幕是否处在正常模式。在设置界面下,控制信号输出不改变,且不响应RS485通信。
4、感觉测量值不准?
答:将电极取出按说明书清洗并校正,如在校正过程中无法校正,请尝试更换电极。
5、数值跳动不稳?
答:检查周围有无变频器等干扰设备,注意要远离这些干扰设备或做好屏蔽措施。
工业PH电极使用说明书
1、pH 电极特点
◇ 采用先进的固体电介质和凝胶电解质,铂金玻璃外参。使测
量更稳定,抗污染更高。
◇ 长距离的参比扩散途径,极大的延长了电极在恶劣环境中的使用
寿命
◇ 电极采用优质低噪音电缆线,可使信号输出长度大于40米以上、
无干扰
◇ 无需补充电介质,维护量小
◇ 测量精度高,响应快,重复性好
◇ 带银离子的Ag/AgCL参比电极
◇ 正确操作使用寿命长
◇ 电极可与国外同类电极互换使用。
2、高温pH电极类型及技术参数(见表格)
3、普通pH电极类型及技术参数(见表格)
