YL6000X超声波明渠流量计+巴歇尔槽

1、概述
衷心感谢您选购本公司超声波明渠流量计！
本仪表可直接显示瞬时流量及累计流量，内置EEPROM数字存储器，停电后确保数据不丢失。本仪表内置多种不同算法，可与各种国家标准堰或槽配套，可广泛用于各类水质排放总量的计量或监测，测量结果不受水质的影响。本仪表可同各种系统互连，可通过GPRS无线模块实现工业的远程监测、控制。
本仪表具有如下特点：
l   电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
l   专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
l   我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到0.3％，能够抗各种干扰波。
l   本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
l   仪表的所有输入、输出线均具有防雷、防短路的保护功能。

2、技术指标
         测量范围：      0.1升/秒～9999米³/秒
         累计流量：      99999999米³
盲    区：      0.25m～0.5m
         测距精度：      ±0.3%FS （标准条件） *
         测距分辨率：    1mm
         流量精度：      1%～5%（视堰板类型而定）
压    力：      4个大气压以下
         仪表显示：      自带LCD显示瞬时流量和累计流量
         模拟输出：      4～20mA
数字输出：      RS485、Modbus协议或定制协议
         供电电压：      DC24V/AC220V，防雷装置内置
         环境温度：      －20℃ ～ ＋60℃
         防护等级：      IP65
     安装方式：      分体安装
* FS：超声波液位计的量程；标准条件：室内无风环境。

3、仪表安装

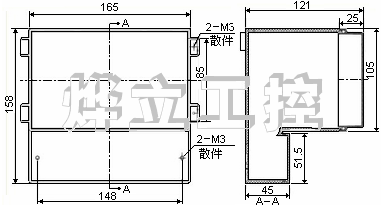

3.1仪表外形尺寸

3.2 探头外形尺寸（探头尺寸会根据量程的不同而有所改变，若有不同会预先告知）


                    探头1                                                           探头2
3.3 仪表接线板
打开下盖即可看见仪表的接线板，如下图所示：


3.4 探头接线板
         打开探头上盖即可见探头接线板，如下图所示：













3.5 接线说明
u  接电源AC220V或DC24V前，请仔细检查电源电压是否正确、以及是否接到相应的接线柱上！
u  仪表需要接地时请接最左边接线柱(有接地符号)或Sensor接线柱的G端接大地；
u  Senser为探头接线柱，通过4芯屏蔽线和探头相连；
4芯屏蔽线连接方式如下图所示：














注：探头线一定要屏蔽电缆（例RVVP屏蔽电缆），且其中屏蔽线接Senser的G端

3.6 安装参数含义及相关设置

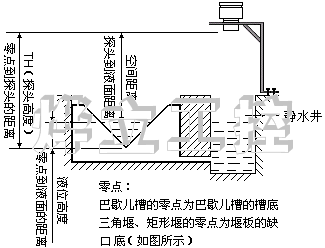

如下图，探头可安装在堰槽上游或静水井上方，仪表安装好后需进行一些参数设置：1、根据现场选择堰槽类型，巴歇尔槽和三角堰直接选择即可，矩形堰和其他堰参数我公
   司会随仪表告知。
2、输入探头高度，巴歇尔槽为槽底到探头面距离，三角堰和矩形堰为零点到探头面距离。
3、4—20mA设置中设置20mA对应最大流量。
4、根据现场设置其他相关参数（具体见仪表调试）。

3.7 安装注意事项
1）建议仪表与大地可靠相连，即最左边接线柱(有接地符号)与大地相连。
3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外
   安装专用的防雷装置。
4）仪表在特别炎热、寒冷的地方使用，建议在液位仪周围加设防高、低温装置。
3.8 堰槽、堰板
堰槽、堰板制作要求：
建议使用玻璃钢或不锈钢等制作堰或槽。三角堰、矩形堰堰口尺寸要准确，朝向进水一侧表面要光滑；巴歇尔槽喉道部分尺寸要准确，槽内表面要光滑。
4、仪表调试
4.1 键盘说明


【Mode】：菜单键。按【Mode】出现密码界面，输入密码进入菜单，在设置时按【Mode】
         取消设置，设置完毕后，按【Mode】键退出菜单。
【^】： 下翻键和数字键。在菜单中，该键作为菜单的下翻键用，在更改数据时，
        该键作为数字键用。
【>】： 移位键和上翻键。在菜单中，该键作为菜单的上翻键用，在更改数据时，
        该键作为移位键用。
   【OK】： 确认键。选择菜单或确认选项和数据。

4.2 参数设置：
按Mode键，出现密码界面，输入密码(密码为3721)，按OK键进入参数设置菜单。
4.2.1仪表标定过程：
仪表上电后显示如右界面，上一行表示累计流量为120.56m³，下一行表示瞬时流量为20.81m³/h。标定前请先阅读3.5安装参数含义及相关设置。
1、长点▲键，将显示如右界面，表示液位为1.23m，
空间距离为0.562m，离开▲键，界面将恢复为流量界面，或者点Mode键，选择P05(Xstyle)菜单，进入选择Level(显示液位)选项，点Mode键退出，仪表也将显示液位和空间距离。
2、点Mode键，选择P02(Flow)菜单，根据所安装堰槽将第一项c值和第二项n值设好(例
1号巴歇尔槽c值为217，n值为1.55)；接着在P04(探头高度)中输入现场实际探头高度，巴歇尔槽为探头面到槽底距离，三角堰、矩形堰为探头面到零点(缺口底边)距离。
3、退出菜单参看此时仪表显示液位是否符合现场，正确后若仪表在液位空高界面请进入
P05(Xstyle)菜单选择Liqud(显示流量)选项恢复流量界面，不正确进入P04再次设置。

4.2.2  4～20mA设置【P01(4～20mA)】
   可进行20mA对应流量值设置和4mA对应流量值设置（一般为0，不用设置）。
4.2.3  流量参数设置【P02(Flow)】
进入P02(Flow)流量参数菜单可设置和流量相关的一些参数。
1）C值设置
   根据堰槽设置C值。
2）n值设置
   根据堰槽设置n值。
3）Hv高位限设置
此项参数表示当液位超过设定值时流量保持设定值流量。例设置为0.6m表示当液位超过0.6m时流量保持0.6m的流量。
4）Lv低位限设置
   此项参数表示当液位小于设定值时流量为0。
5）Acc累加值设置
此项参数为仪表更换时复制累加值用。
6）Acc 累加值清零
此项参数可将累加值清零。
4.2.4 液位设置【P03(Level)】
在P03(Level)菜单中可直接输入现场液位，巴歇尔槽为底到液面距离，矩形堰和三角堰为零点(缺口底，见4.2参数解释)到液面距离，若液面低于零点用P04(TH)菜单。
4.2.5  探头高度设置【P04(TH)】
 P04(TH)菜单也可更改液位，举例如下：若仪表显示液位为1.230m，进入P04（TH）菜单，探头高度为3m，若实际液位为0.1m，探头高度需向下调整1.130m，将TH值更改为1.870m，退出仪表显示0.100m，如示值还有偏差，可再进行调整，直到准确为止。
4.2.6 显示模式选择【P05(Xstyle)】
Liqud为流量显示界面，Level为液位显示界面，在仪表标定时需要先将界面选择在液位界面，然后选择P03液位设置菜单或P04探头高度设置菜单进行液位标定。
注：在流量显示界面长按▲键也可显示液位，松开回到流量界面。
4.2.7  地址ID号设置【P06(ID)】
通讯时用，特别是多机通讯时，缺省为01。
4.2.8  波特率设置【P07(BUAD)】
通讯用，有2400、4800、9600三种选择，按OK键确认，缺省4800。

附1：巴歇尔槽（马歇尔槽Parshall）

材质
l  8mm厚的玻璃纤维不饱和聚酯复合材料（玻璃钢）。 流量越大，相应增加壁厚。

注意事项
l  内部尺寸准确。内表面光滑、平整。
l  j的尺寸与渠道安装有关，请用户根据现场情况而定。
l  巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
l  巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
l  巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。（参见下图）
l  巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。




序号	流量范围（吨/小时）		适用渠道mm	水位范围（mm）		临界 淹没度%
	Q（min）	Q（max）	>宽×高	h（min）	h（max）
1	0.3	19.4	>200×250	15	210	0.5
2	0.6	47.5	>250×300	15	240	0.5
3	2.8	115.6	>300×600	30	330	0.5
4	5.4	399.6	>450×800	30	450	0.6
5	9.0	903.6	>600×1000	30	600	0.6
6	12.6	1440.0	>1000×1200	30	750	0.6
7	16.2	2268.0	>1200×1200	30	750	0.6
8	45.0	3060.0	>1400×1200	50	750	0.6


常用型号规格明渠流量计安装尺寸（单位：mm）

序号	喉道段			收缩段			扩散段			墙高	流量参数
	b	L	N	B1	L1	La	B2	L2	K	D	C	n
1	25	76	29	167	356	237	93	203	19	230	217	1.550
2	51	114	43	214	406	271	135	254	22	260	435	1.550
3	76	152	57	259	457	305	178	305	25	460	638	1.550
4	152	305	114	400	610	407	394	610	76	610	1372	1.540
5	228	305	114	575	864	576	381	457	76	770	1927	1.530
6	300	600	230	780	1350	902	600	920	80	800	2444	1.521
7	450	600	230	840	1425	948	750	920	80	950	3737	1.537
8	600	600	230	1020	1500	1000	900	920	80	950	5051	1.548

附2：三角堰（triangular weir）

材质
l  15mm厚的玻璃纤维不饱和聚酯复合材料（玻璃钢）。 流量越大，相应增加壁厚。

注意事项
l  三角口处的尺寸准确、缘台平直、光滑。板面光滑、平整、无扭曲。
l  三角堰的中心线要与渠道的中心线重合。
l  j为堰板嵌入渠道墙的部分，尺寸请用户根据现场情况而定。

常用型号规格明渠流量计安装尺寸（单位：mm）

序号	流量范围（吨/小时）		适用渠道	B	He	p	流量参数
	Q（min）	Q（max）	>宽×高				n	C
1	0	20	>275×220	275	110	110	2.5	5083
2	0	40	>360×288	360	144	144	2.5	5083
3	0	80	>475×380	475	190	190	2.5	5083
4	0	121	>560×448	560	224	224	2.5	5083
5	0	182	>660×528	660	264	264	2.5	5083
6	0	272	>775×620	775	310	310	2.5	5083
7	0	395	>900×720	900	360	360	2.5	5083
8	0	616	>1075×860	1075	430	430	2.5	5083
9	0	899	>1250×1000	1250	500	500	2.5	5083
10	0	1359	>1475×1180	1475	590	590	2.5	5083

附3：矩形堰（rectangular weir）

材质
l  15～20mm厚的玻璃纤维不饱和聚酯复合材料（玻璃钢）。 流量越大，相应增加壁厚。

注意事项
l  矩形口处的尺寸要准确、缘台平直、光滑。板面光滑、平整、无扭曲。
l  矩形堰的中心线要与渠道的中心线重合。
l  j为堰板嵌入渠道墙的部分，尺寸请用户根据现场情况而定。

常用型号规格明渠流量计安装尺寸（单位：mm）

序号	流量范围（吨/小时）		适用渠道	B	b	h	p	流量参数
	Q（min）	Q（max）	>宽×高					n	C
1	0.04	85	>500×500	500	200	163	337	1.5	1280
2	0.05	195	>650×650	650	260	239	411	1.5	1660
3	0.08	414	>750×750	750	375	308	442	1.5	2406
4	0.10	803	>850×850	850	510	387	463	1.5	3318
5	0.15	1662	>1000×1000	1000	700	501	499	1.5	4669
6	0.19	3332	>1250×1250	1250	875	683	567	1.5	5886
7	0.26	6504	>1450×1450	1450	1160	857	593	1.5	8178
8	0.33	12643	>1800×1800	1800	1440	1142	658	1.5	10344
9	0.48	26396	>2150×2150	2150	1935	1453	697	1.5	15060
10	0.62	52524	>2700×2700	2700	2430	1929	771	1.5	19596
