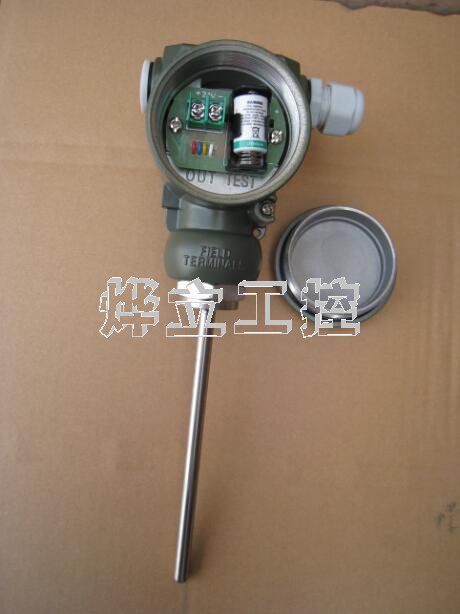

WZP2088带显示温度变送器(可定制电池供电)

概  述
u    DC10-30V宽范围供电，二线制工作方式，高亮度LED显示；
u    强抗干扰能力，显示稳定，输出不跳字，长期稳定度0。001mA；
u    兼容输入KESRJBNT，WRE3-25，WRE5-26等11种热电偶；
u    兼容输入PT100，CU50热电阻，涵盖了绝大部分温度传感器；
u    快捷显示板拆装，方便增加显示功能；
u    智能菜单标定，轻松实现传感器量程迁移；
u    真正的智能板，大大提高生产效率，有效的减少库存备货；




技术参数

工作电源	DC10-30V
测量精度	±0.2%FS±1字
整机功耗	≤3.9mA
信号范围	11种热电偶；2种热电阻(见表1)
电阻传感器供电	0.2mA最大
电压信号的输入阻抗	>1MΩ
输出信号	二线制4-20mA(24V时带载能力600Ω)
采样速率	5次/秒
显示范围	-1999～9999
显示方式	LCD绿色高亮度显示
温度漂移	50PPm/℃
工作温度	-10～50℃；相对湿度：≤85%RH，无强腐蚀性气体
外形尺寸	54x54x26mm

应用场合和安装方式
主要用于2088温度变送器产品配套。
安装方式：M4螺丝固定安装。


版面说明

显示参数组
1.参数组： (进入方式： 按SET ， 输入密码： 3001)

参数提示符		参数说明	参数范围	出厂值	备注
INP	Inp	输入类型选择	参见表1	P100
Dot	Dot	小数点位置	0～0.000	0.0
Pul	Pul	显示底限值	-1999～9999	0.0
Puh	Puh	显示高限值	-1999～9999	100.0
BSL	Bsl	变送低限值	-1999～9999	0.0
BSH	Bsh	变送高限值	-1999～9999	100.0
FLT	Flt	滤波系数值	0～5	0	注1
COF	Cof	温度单位选择	C，F	C	注2
Psb	Psb	零点偏移值	-1999～9999	0	注3
END	End	退出提示

注1：Flt----滤波系数值：0-5.0表示没有滤波：数值越大滤波越大，显示与输出越稳定，但滞后也越大。
注2：Cof----温度单位选择：C表示摄氏度,F表示华氏温度。
注3：Psb----用于迁移传感器零点偏移：显示值=测试值+psb；
2.参数设定

设定要点：
1) 单击     SET   键进入设定状态；
2) 使用位选键    >    增加键    ^     选择菜单；
3) 使用参数向上选择键    <    或向下选择键    ^    设定新参数；
4) 按    SET    键确认。
参表1：

参数提示符		传感器类型	测温范围	备注
K	K	K型热电偶	-200～1300	内部阻抗 1M
E	E	E型热电偶	-200～900
S	S	S型热电偶	-50～1600
R	R	R型热电偶	-50～1600
J	J	J型热电偶	-200～1200
B	B	B型热电偶	350～1800
N	N	N型热电偶	-50～1200
T	T	T型热电偶	-200～400
Wr1	Wr1	WRE3-25型热电偶	0～2300
Wr2	Wr2	WRE5-26型热电偶	0～2300
Wr3	Wr3	用户定制型热电偶	0～2300
P100	Pt100	Pt100型热电阻	-200.0～600.0	恒流输出 0。2mA
Cu50	Cu50	Cu50型热电阻	-50.0～150.0
…	…	其它定制类型

接线底视图：



注： 另可定制：
1.  4线制Pt100，Pt1000热电阻输入型产品。
2.  3线制电压输出型：1-5V，0-10V，0-5V。
